在化工生产过程中,对气体流量的准确测量和控制是确保生产效率和产品质量的关键环节。为了实现这一目标,化工行业广泛采用各种流量计来监测和控制气体流量。本文将详细介绍化工生产中常用的几种气体流量计,帮助读者了解它们的工作原理、特点以及适用场景。
一、差压式气体流量计
差压式气体流量计,也称为节流式气体流量计,是基于伯努利方程和流体连续性原理进行测量的。它通过在管道中安装节流装置(如孔板、喷嘴等),使气体在节流处形成局部收缩,从而改变气体的流速和压力分布。通过测量节流前后的压力差,结合管道尺寸和气体性质,可以计算出气体的流量。
差压式气体流量计具有结构简单、测量范围宽、价格适中等优点,适用于各种气体介质和流量范围。然而,由于它依赖于节流装置产生的压力差进行测量,因此会受到气体密度、温度、压力等因素的影响,需要进行相应的补偿和校准。

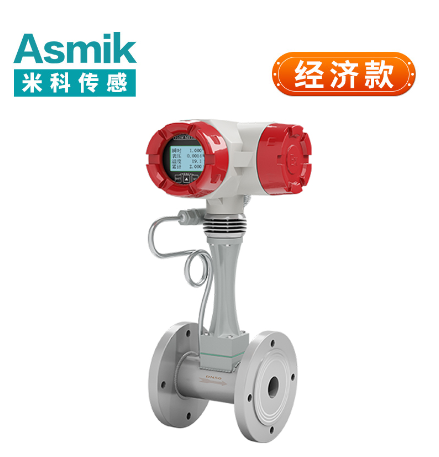

二、涡街式气体流量计
涡街式气体流量计是利用流体在旋涡发生体两侧交替产生有规则旋涡的原理进行测量的。当气体流经旋涡发生体时,会在其两侧产生交替的旋涡列,这些旋涡列的频率与气体流速成正比。通过测量旋涡列的频率,可以计算出气体的流量。
涡街式气体流量计具有测量精度高、响应速度快、适用范围广等优点。它适用于低流速到高流速的宽范围测量,且对气体介质的要求较低。然而,涡街式气体流量计对管道振动和流体脉动较为敏感,需要采取相应的措施进行抑制和补偿。
三、热式气体流量计
热式气体流量计是通过测量气体通过管道时对管道内部的热量传递来计算流量的。它通常包括一个加热元件和一个温度传感器,加热元件在管道中加热气体,而温度传感器则测量加热元件的温度变化。根据热量传递的原理,可以通过测量温度变化和加热元件的功率来计算出气体的流量。
热式气体流量计具有测量精度高、响应速度快、可测量低流速气体等优点。它适用于各种气体介质和流量范围,特别适用于低流速和微小流量的测量。然而,热式气体流量计对环境温度和气体成分的变化较为敏感,需要进行相应的补偿和校准。
四、超声波气体流量计
超声波气体流量计是利用超声波在气体中传播的速度与气体流速之间的关系进行测量的。它通过在管道两侧安装超声波传感器,发射超声波信号并测量其在气体中传播的时间差。根据时间差和超声波在静止气体中的传播速度,可以计算出气体的流速和流量。
超声波气体流量计具有非接触测量、无压力损失、测量范围宽等优点。它适用于各种气体介质和流量范围,特别适用于大口径、高流速和腐蚀性介质的测量。然而,超声波气体流量计对管道内壁的光滑度和气体成分的变化较为敏感,需要进行相应的维护和校准。
五、总结
化工生产中常用的气体流量计包括差压式气体流量计、涡街式气体流量计、热式气体流量计和超声波气体流量计等。它们各自具有不同的工作原理、特点和适用场景。在选择气体流量计时,需要根据具体的测量要求、介质性质和环境条件等因素进行综合考虑和选择。同时,为了确保测量结果的准确性和可靠性,还需要对所选的流量计进行定期的维护和校准。
